颚式破碎机

       鄂式破碎机是出现较早的破碎设备,因其构造简单、坚固、工作可靠、维护和检修容易以及生产和建设费用比较少,因此,直到现在仍然广泛地在冶金、化工、建材、电力、交通等工业部门,用于破碎抗压强度在147~245MPa的各种矿石和岩石的粗、中、细碎。近年来,我厂为满足冶金、矿山、建筑等工业部门破碎高强度、高硬度的微碳铬铁的需要,专门研制了强力鄂式破碎...

应用

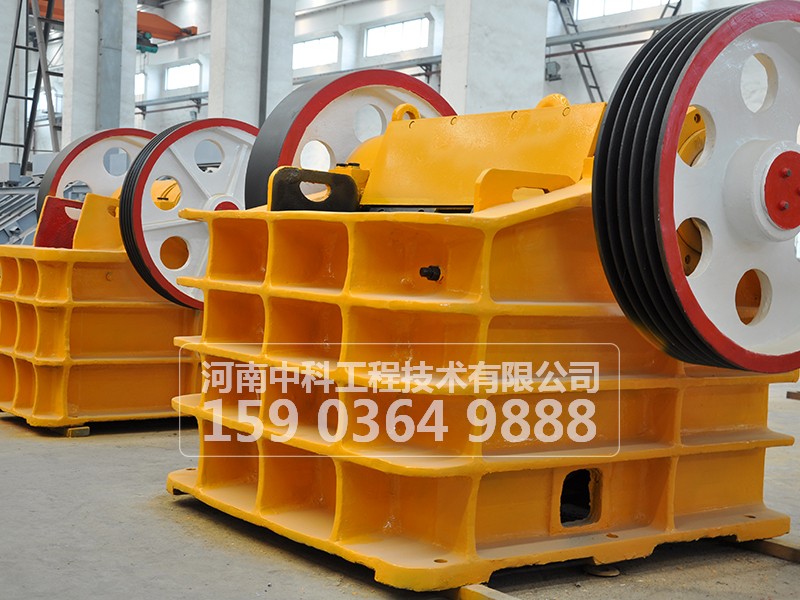

颚式破碎机图片
颚式破碎机详情

       鄂式破碎机是出现较早的破碎设备,因其构造简单、坚固、工作可靠、维护和检修容易以及生产和建设费用比较少,因此,直到现在仍然广泛地在冶金、化工、建材、电力、交通等工业部门,用于破碎抗压强度在147~245MPa的各种矿石和岩石的粗、中、细碎。近年来,我厂为满足冶金、矿山、建筑等工业部门破碎高强度、高硬度的微碳铬铁的需要,专门研制了强力鄂式破碎机。
       使用范围:鄂式破碎机主要用于对各种矿石与大块物料的中等粒度破碎,广泛运用于矿山、冶炼、建材、公路、铁路、水利和化工等行业。被破碎物料的***抗压强度为320MPa.
       性能特点:破碎比大,产品粒度均匀,结构简单,工作可靠,维修简便,运营费用低。
       工作原理:工作时,电动机通过皮带轮带动偏心轴旋转,使动鄂周期地靠近、离开定鄂,从而对物料有挤压、搓、碾等多重破碎,使物料由大变小,逐渐下落,直至从排料口排出。
鄂式破碎机规格与性能参数表

型 号进料口尺寸(mm)zui大进料粒度(mm)产量(t/h)配用电机功率(kw)外形尺寸(mm)重量(t)
PE-150×250150×2501251-35.5896×745×9351
PE-250×400400×2502005-20151430×1310×13403
PE-400×600600×40035015-50301700×1732×16537
PE-600×900900×60048045-110552290×2206×237017
PE-900×1200900×120075090-2201103800×3166×304550
PE-500×750500×75042515-65552035×1921×200012
PE-750×10601060×750630105-195902655×2302×311029
PEX-250×750750×25021015-30301667×1545×10205
PEX-250×10001000×25021015-50301550×1964×13807
PEX-250×12001200×25021020-60372192×1900×19508.5

       鄂式破碎机是一种用途极为广泛的破碎设备,根据其结构特点可分为复摆鄂式破碎机(即单肘板鄂式破碎机)和简摆鄂式破碎机(即双肘板鄂式破碎机)。
简摆鄂式破碎机工作原理:
  动鄂悬挂在心轴上,可作左右摆动,偏心轴旋转时,连杆做上下往复运动。带动两块推力板也做往复运动,从而推动动鄂做左右往复运动,实现破碎和卸料。此种破碎机采用曲柄双连杆机构,虽然动鄂上受有很大的破碎反力,而其偏心轴和连杆却受力不大,所以工业上多制成大型机和中型机,用来破碎坚硬的物料。此外,这种破碎机工作时,动鄂上每点的运动轨迹都是以心轴为中心的圆弧,圆弧半径等于该点至轴心的距离,上端圆弧小,下端圆弧大,破碎效率较低,其破碎比i一般为3-6.由于运动轨迹简单,故称简单摆动鄂式破碎机。
     简摆鄂式破碎机结构紧凑简单,偏心轴等传动件受力较小;由于动鄂垂直位移较小,加工时物料较少有过度破碎的现象,动鄂鄂板的磨损较小。
复摆鄂式破碎机工作原理:
  动鄂上端直接悬挂在偏心轴上,作为曲柄连杆机构的连杆,由偏心轴的偏心直接驱动,动鄂的下端铰连着推力板支撑到机架的后壁上。当偏心轴旋转时,动鄂上各点的运动轨迹是由悬挂点的圆周线(半径等于偏心距),逐渐向下变成椭圆形,越向下部,椭圆形越偏,直到下部与推力板连接点轨迹为圆弧线。由于这种机械中动鄂上各点的运动轨迹比较复杂,故称为复杂摆动式鄂式破碎机。
  复摆式鄂式破碎机与简摆式相比较,其优点是:质量较轻,构件较少,结构更紧凑,破碎腔内充满程度较好,所装物料块受到均匀破碎,加以动鄂下端强制性推出成品卸料,故生产率较高,比同规格的简摆鄂式破碎机的生产率高出20-30%;物料块在动鄂下部有较大的上下翻滚运动,容易呈立方体的形状卸出,减少了像简摆式产品中那样的片状成分,产品质量较好。
  我公司生产制造的两个系列各种规格的鄂式破碎机由于其结构简单、性能可靠、操作方便,维修方便,使用***等优点,被广泛用于冶金、矿山、建材、化工、水泥等企业的破碎作业。
